MDFをレーザー彫刻して会員登録証プレートをつくる

定期的に頂いているお仕事で厚さ5.5ミリのMDFを使用しております。
レーザー加工機を使って製作する仕事になります。

MDFレーザー彫刻プレート


表面に保護するために和紙アプリを貼ってレーザーカットでB5サイズ(182×257)にします。レーザーが必ず貫通するように出力やスピードの調整が必要です。
参考までに40W出力レーザーでMDFの厚さ5.5ミリは出力90でスピード0.7に設定しています。これはセリグラフィでの設定なので機械よって異なると思います。
確実に貫通することが必要です。失敗すると材料が無駄になることがあります。

MDFレーザーカット

カットするときはレーザーの跳ね返りで裏面にキズが入ることもあるので、浮かした状態でカットしています。これで裏面も綺麗な状態でカットできます。
もし少しキズ付いた場合は紙ヤスリで取り除くこともあります。
15ミリくらい浮かしているのでほとんどレーザーの跳ね返りでキズは付きません。

MDFレーザー彫刻

レーザー彫刻は位置合わせをしてから行います。機械によって多少誤差があるので簡単な位置決め用の棒を使って板の中央に彫刻できるようにしております。
位置決めの方法が色々がありますが、今回の場合はちょっとのズレはあまり気にならないのである程度(1mm以内の誤差)は問題ありません。
かなり正確に合わせる場合は枠に入れて彫刻すると誤差はほとんどなくなります。
ちょっと前に竹の持ち込みで製作したときの記事を参考にしてください。

レーザー彫刻焼目付け

彫刻部分に焼目を付けていきます。ヘッドとレーザー出力を変更して行います。
出力は彫刻するよりも少し弱めです。濃い茶色になるので仕上がりがよくなります。
レーザーの焦点をずらし彫刻しているので実際の文字よりも大きく彫刻している状態です。そのため和紙アプリなどで保護していないとボケた感じに焼目が付いてしまいます。和紙アプリは中粘着のタイプを使っています。あまり強い粘着は剥がす時に苦労します。また、弱い粘着は彫刻中に剥がれることもあります。
焼目付けはオプションなので追加料金がかかります。

和紙アプリ剥がし

レーザー加工が終わったら保護用の和紙アプリを拡大鏡とミシン針を使って剥がしていきます。ミシン針はシャープペンに入れて持ちやすくしております。
針も使いやすくなるのでおススメです。
剥がし忘れがないように最後は手で確認します。
目が疲れる作業なので長時間続けて行うと肩こりになるので注意が必要です。
ここで綺麗な仕上がりが見れるのでちょっと頑張ってしまうこともあります。

透明ステイン塗り

仕上げのステインは筆と小さいローラーで側面、表裏を塗ります。
側面はレーザーカットしているので煤がつくこともあるのでステインを塗ることで付かないようになります。
水性ステインなのでMDFが吸ってムラになることもほとんどありません。
側面はレーザーカット部分なので筆を使っていますが、筆が汚れるのでウエスなどで汚れを拭きとりながら行いといいです。
乾燥したら完成になります。
筆やローラーは水で綺麗に余分なステインを洗って乾かすと繰り返し使えます。
乾燥後に針などで筆やローラーを整えると元の柔らかい状態になります。

レーザー彫刻会員登録証

小さい文字も綺麗に彫刻できおり、焼目を付けたことで木製のプレートらしい感じになります。
スポンジタイプのヤスリを使うと表面がツルツルになります。

MDFは木くずを圧縮した材木なので屋外での使用には向いておりません。
名札やノベルティを製作することが多いです。
飲食店や店舗経営されている方に名札をプレゼントすると喜ばれと思います。

レーザー彫刻は印刷とは違って色はありませんが、かなりオリジナル感強いものが製作できます。印刷とは違うものが作ってみたいときはレーザー加工がいいと思います。

最近ではホームセンターでもレーザー加工機が置いてあるところもあります。
工夫や手間をかければご自身でも製作することが出来るかもしれません。
レーザー加工に興味があればご相談ください。

お問い合わせは下記のホームページにメールアドレスを掲載しております。
レーザー彫刻の詳細は下記のホームページ掲載しております。
https://seri-graphie.com/laser/index.html

日々の製作内容は下記に掲載しております。
https://serigraphieblog.shopinfo.jp/

両面レーザー彫刻で製作した竹の札

竹のレーザーカット

持ち込み材料の竹をレーザーでカットしています。
頂いた竹のサイズがあまり揃っていなかったので、レーザーカットして揃えました。
カット面が少し焦げて茶色くなったでの紙ヤスリで綺麗にしました。
紙ヤスリは120番の使いました。簡単に焦げは取り除けます。

表面のレーザー彫刻

表面にマスキングテープを貼って彫刻しております。
写真は彫刻後に焼目を付けているところです。
材料のセンターに彫刻するためMDFをカットした枠に入れて彫刻しています。
中にはサイズの小さいものもあったので枠を何種類か作りました。
誤差を少なく彫刻するときは枠内に入れて彫刻するとほぼ誤差なく彫刻できます。

裏面のレーザー彫刻

裏面にはちょっとだけ彫刻しました。表面がうまくいったので裏面は安心してできました。枠にはキッチリ入った方がズレがなく綺麗に彫刻できます。
裏面は平らなので表面にくらべてエッジが綺麗になります。

竹の札表面

出来上がりの表面です。少し焼目を付けているので彫刻部分が分かりやすくなっております。彫刻位置もほぼ誤差もなくイメージ通り仕上がりました。本当は紙ヤスリで整えたい気持ちがありますが、キズが残ってしまうのでスポンジタイプのヤスリで軽く整えています。

竹の札裏面

裏面の出来上がりです。彫刻後は少しヤスリがけをして整えています。

竹の札の梱包

合計37個の竹の札を製作しました。
梱包用にダンプラでケースを作り発送します。

製作にはかなり時間がかかりましたが、無事に終わりました。
最初はどうやってカット、彫刻をするか考えましたが、いい勉強になりました。
持ち込みの材料はやはり緊張感があります。
毎回、予備がない持ち込みは疲れますが予備があれば気分的にちょっと楽になります。

持ち込みの場合は、事前にサンプル製作してから作業を進めることになります。

お問い合わせは下記のホームページにメールアドレスを掲載しております。
レーザー彫刻の詳細は下記のホームページ掲載しております。
https://seri-graphie.com/laser/index.html

日々の製作内容は下記に掲載しております。
https://serigraphieblog.shopinfo.jp/

ヒノキをオイルフィニッシュで感じを変えてリフォームしてみた

ヒノキの木製社名プレート

1年くらい前に会社の木製プレートを製作しました。
ヒノキにレーザー彫刻し焼目をつけて水性の透明ステインで仕上げたものです。
雨などでかなり汚れていたので、紙ヤスリで綺麗にして再度ステインの塗り直しを考えておりました。
ちょっと変更してオイルフィニッシュに変えてみました。

オイルフィニッシュ仕上げ

WATOCOオイルフィニッシュのナチュラルを2回塗りしました。
初めて使いましたが、簡単にムラなく仕上がるので作業も楽でした。
塗った後はイメージよりも濃い感じになった気がしております。
2度塗りしているので多少は仕方ないと思っています。

レーザー彫刻社名プレートオイルフィニッシュ仕上げ

12時間以上乾燥させたらちょっと色も落ち着いていい感じになりました。
屋外用のオイルフィニッシュを使ったのであと外に付けて今後の経過を観察していきます。ある程度、使えることが分かれば価格を考えて販売する予定です。

個人の方でDIYを趣味にしている方はおそらく仕上げも出来ると思いますので、
彫刻だけのご依頼もお受けしております。

材料持ち込みのレーザー彫刻も行っていますのでDIYをしていて余っている材料で何か製作したい方はご連絡して頂ければ対応致します。
ただ、すべてにご対応できないこともありますので、
材料持ち込みで場合は事前にご連絡お願いします。

お問い合わせは下記のホームページにメールアドレスを掲載しております。ネームプレートの詳細は下記のホームページ掲載しております。
https://seri-graphie.com/name/index.html

日々の製作内容は下記に掲載しております。
https://serigraphieblog.shopinfo.jp/

厚さ5mmの透明アクリルの社名プレートは見た目がいい

レーザー加工機とインクジェットで厚さ5mmのアクリルを社名プレートに。

厚さ5mmのアクリルプレート

透明アクリルを使って社名プレートを製作です。
裏刷りした印刷シート貼って作っております。

アクリルのレーザーカット

レーザーカットで厚さ5mmアクリルをカットします。アクリルをカットするときも和紙アプリで保護しております。透明のアクリルなのでちょっとした汚れは気になってしまいます。
アクリルを15ミリの材木で浮かしレーザーの跳ね返りでキズが付かないようにしております。完全にアクリルがカットできるようにレーザーの出力とスピードを調整しています。完全に切れないとアクリルが無駄になっています。
小さいアクリルは材料屋さんに端材があるので低価格で分けて頂いております。

インクジェット裏刷り

透明の糊付きシートにインクジェットで裏刷りします。
アクリル裏面から貼るので表裏を間違えないように注意が必要です。
印刷後に白のカッティングシートを貼るので濃度は通常印刷で問題ありません。
電飾で使うときは光が入るので濃度を上げて印刷します。

白色のシート貼り

アクリルプレートの背景は白色にしたいので、印刷面に白色のシートは貼っておきます。少し図柄が透けてみますがこのくらいは問題ありません。

アクリルに印刷シートを貼る

ラミネート加工の機械を使って印刷シートを貼っていきます。
アクリルと印刷シートを位置合わせしてローラー貼り付けていきます。
このとき食器洗い用の洗剤を入れた水をアクリルと印刷シートの間に霧吹きでスプレーしています。洗剤の濃度は高めです。
ローラーの温度は40℃くらいに設定しています。
気泡や水泡が残らないようにすこしゆっくり目のスピードでローラーを動かしています。

アクリル社名プレート

今回は2種類のサイズ製作しました。
透明のアクリルで作ったプレートは見た目がいいです。高級感もあっていい感じです。

このお客様は以前も製作致しました。引っ越しのため再度ご注文して頂きました。
見た目をちょっといい感じにしたいときはアクリルの社名プレートがおススメです。
厚さ3mmでも製作することはありますが、個人的には5mmの方が好きです。
このくらいの社名プレートであれば両面テープで取り付けできます。(屋内の場合)

お問い合わせは下記のホームページにメールアドレスを掲載しております。
ネームプレートの詳細は下記のホームページ掲載しております。
https://seri-graphie.com/name/index.html

日々の製作内容は下記に掲載しております。
https://serigraphieblog.shopinfo.jp/

持ち込みの材木で焼目をつけた彫刻プレート

材木をレーザー彫刻

600mm×146mmサイズの杉材を3枚並べて彫刻しております。
材木の表面には和紙アプリを貼っております。
出来るだけ材木の固い(節)部分に彫刻すると堀が浅くなるので出来るだけ避けております。

材木のレーザー彫刻焼目付け

今回のご依頼は文字を茶色くなので、焼目付けております。
また使っているうちに古くなっていく感じがほしいと言われていたので杉材をおススメしました。

材木のレーザー彫刻焼目付け

ここまで彫刻と焼目を付けるのに2時間以上はかかっております。
基本的に機械が自動で行ってくれるので待っている間は他の仕事をしています。
ただ、レーザーは火を使っていると同じなので濡れた雑巾を近くに準備してたまに確認をしております。

レーザー彫刻木製プレート

終わったら、和紙アプリを剥がして出来上がりになります。
お客様が仕上げにオイルを塗るそうです。
固い節部分のうまく避けることができたので良かったです。
お客様にも喜んでもらえました。

今回は持ち込みの材料で製作を行いました。この材料はホームセンターで購入しカットまでしてもらったみたいです。
受け取ったときに少しキズがあったので紙ヤスリで処理はしました。
持ち込みの材料は失敗ができないので結構緊張します。
端材をもらっていたので彫刻のテストができ、少し安心した状態で製作にかかれました。持ち込みの場合は端材をもらえれる助かります。

屋外で使用する木製プレートはこまめに手入れをすることが長持ちする条件です。

ネームプレートの詳細は下記のホームページ掲載しております。
https://seri-graphie.com/name/index.html

日々の製作内容は下記に掲載しております。
https://serigraphieblog.shopinfo.jp/

レーザー彫刻と焼目付けで高級感が少し増します

MDFをレーザー加工して会員登録証を作りました。
レーザーカット、彫刻、焼目付けの順番で加工していきます。

レーザー加工プレート


和紙アプリを表面に貼ったMDFをレーザーでカットします。

MDFをレーザーカット

カットした周辺がヤニで少し茶色くなっています。和紙アプリを貼っていることでヤニの付着を保護できます。カットは綺麗に貫通していないとダメなので確実に切れるように気持ちレーザーの出力を高めにします。スピード遅くすることで貫通させることも可能ですが、出来るだけ速いスピードでカットした方がカット面が綺麗になります。

MDFをレーザー彫刻

文字などをレーザーで彫刻していきます。小さい文字を彫刻するので出来るだけ解像度高く設定します。解像度はスピードに関係してくるので予算に合わせた解像度に設定することが大切です。
彫刻が終わったらそのまま焼目付るのでMDFはそのままの状態でレーザー焦点をずらします。

レーザーで焼目付け

焦点がズレているので文字がぼやけた感じで茶色くなっていきます。
和紙アプリを貼っているので剥がすと彫刻した部分だけが茶色くなっています。
焼目を付けるときの注意としては和紙アプリが残る程度の出力の強さに設定することです。

MDFレーザー彫刻プレート

和紙アプリを剥がすと焼目がついているので文字もハッキリしております。
濃淡があり少し高級感が増しております。
仕上げに透明の水性ステインを塗っております。ステインは撥水や防カビなどの効果あります。それと少し反っている板は水分を吸収してある程度平らに戻ります。

オンラインのお客様でも、製作の内容を理解してもらってからお仕事させて頂いております。価格だけでは安いところもたくさんあるとは思いますが、材料やサイズや加工などご提案できることは事前に行っております。お客様と協力して製作します。

ネームプレートの詳細は下記のホームページ掲載しております。
https://seri-graphie.com/name/index.html

日々の製作内容は下記に掲載しております。
https://serigraphieblog.shopinfo.jp/

レーザー彫刻でロゴ入り社名プレート

アルミ複合板をレーザー彫刻

黒色のアルミ複合板をレーザー加工で彫刻しております。
文字以外の部分の塗装をレーザーで削っています。下地はアルミなのでシルバーが見えております。

アルミ複合板をレーザー彫刻

彫刻モードはカット違いちょっと時間がかかります。
下から上に少しづつ彫刻していきます。
今回は300mm×100mmサイズですが彫刻が終わるまでには20分くらいはかかります。彫刻する解像度によって時間は変わりますが、綺麗に彫刻するのであればこのくらいの時間は必要です。待っている間は他の仕事しております。

このレーザー加工機はアルミなどの金属が切れるほど出力が高くないのでアルミにキズが入ることはありません。なのでアルミ複合板は事前にパネルソーでカットしております。

レーザー彫刻社名プレート

彫刻後にアルミの変色を防ぐためにラミネート加工を行っています。今回はマットラミネートです。
角丸も事前に行っており、これはR5になります。

レーザー彫刻社名プレート

黒とシルバー2色の社名プレートでできました。

社名プレートは1枚だけの製作依頼がほとんどです。
レーザー加工機を使って製作するので1枚でも無駄なく製作することができます。
また、看板の材料でよく使われるアルミ複合板がベースだからそれなりに丈夫です。
ヘアラインではありませんが黒とシルバーの2色で製作できる社名プレートになります。

ネームプレートの詳細は下記のホームページ掲載しております。
https://seri-graphie.com/name/index.html

日々の製作内容は下記に掲載しております。
https://serigraphieblog.shopinfo.jp/

レーザー彫刻は相互協力で作っております

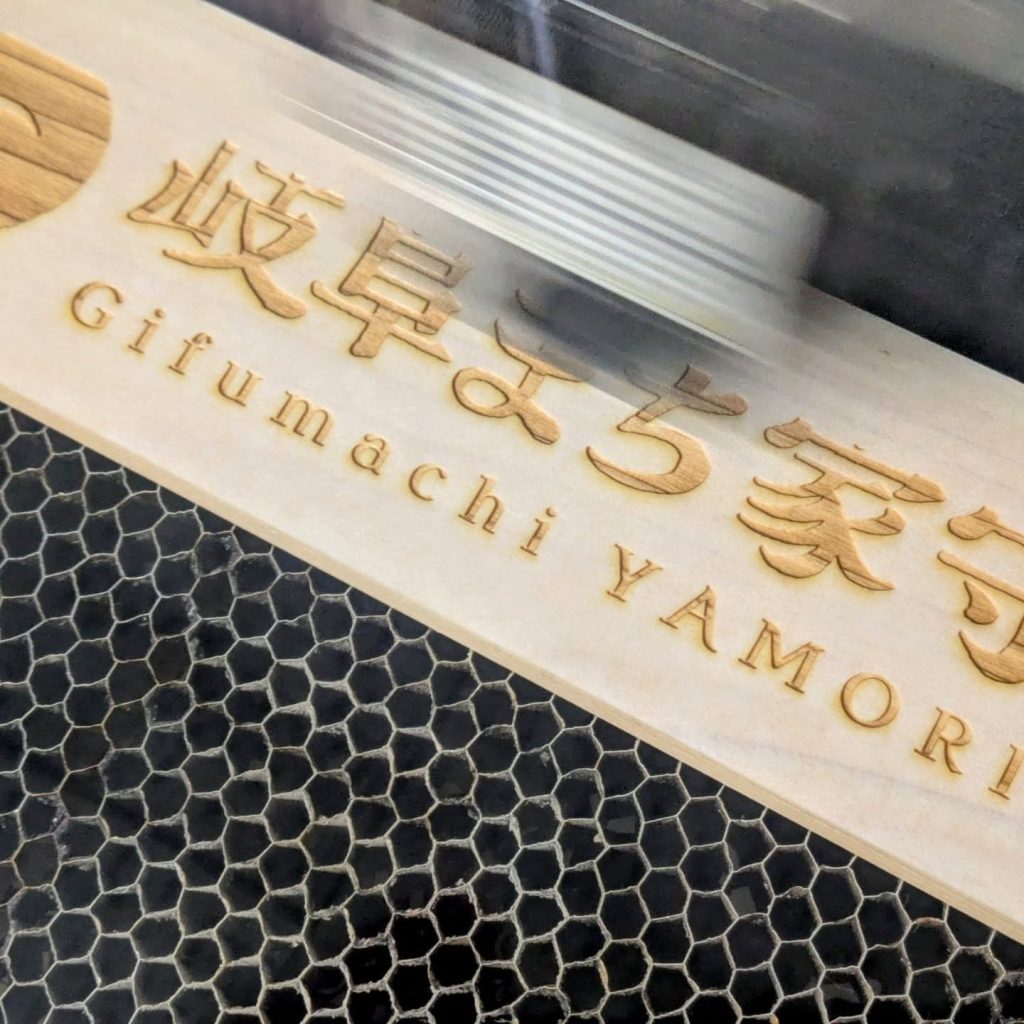

ヒノキをレーザー彫刻

ヒノキにレーザー彫刻しております。
在庫してあるヒノキからお客さまに選んでもらいました。
選んでもらうと木の加工工程が減るので助かります。

選んでもらったヒノキの加工面に和紙アプリを貼って彫刻を開始です。
データはイラストレーターの頂いたのでデータ制作の手間も省けました。

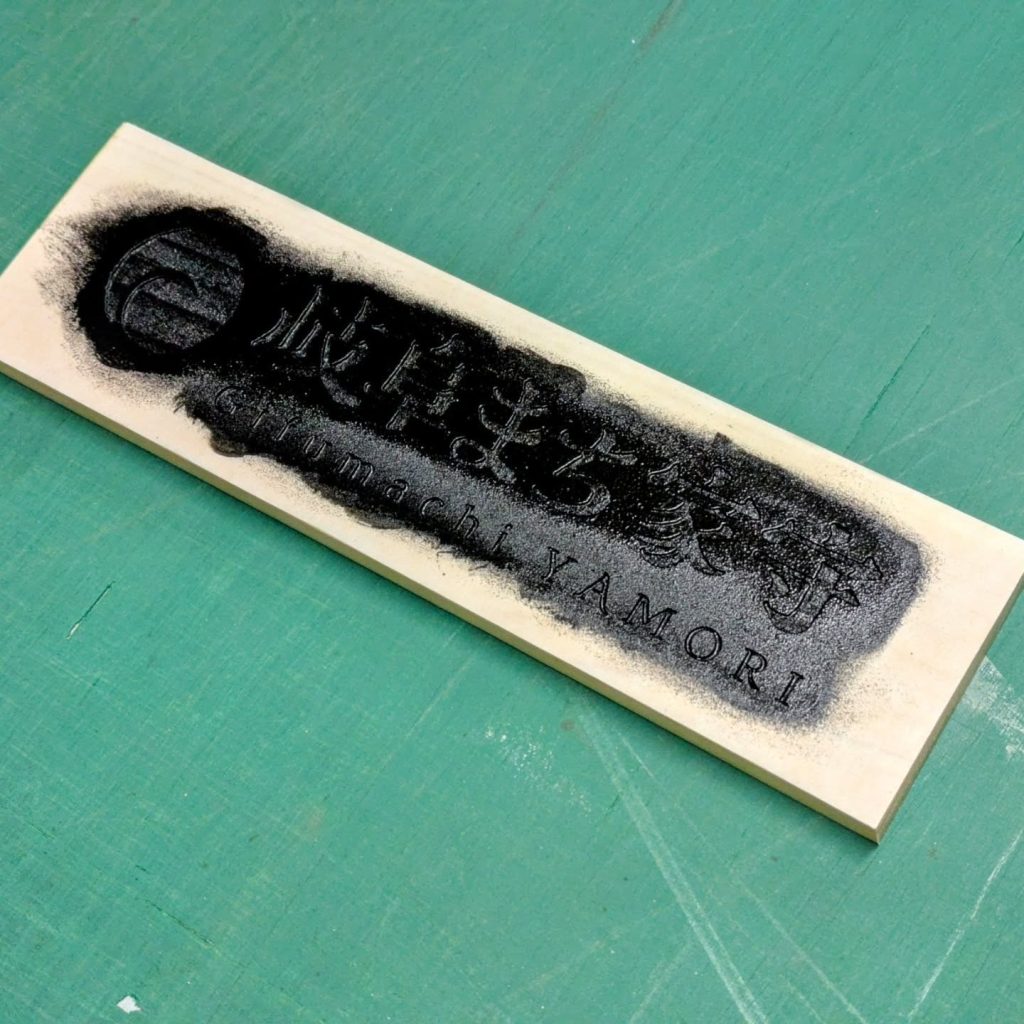

レーザー彫刻後に焼き目を付ける

レーザー彫刻しただけでは色が薄いので焼き目を付けて濃くしております。
レーザーの焦点を変えることによって焼き目を付けることができます。
このとき和紙アプリが役に立ちます。

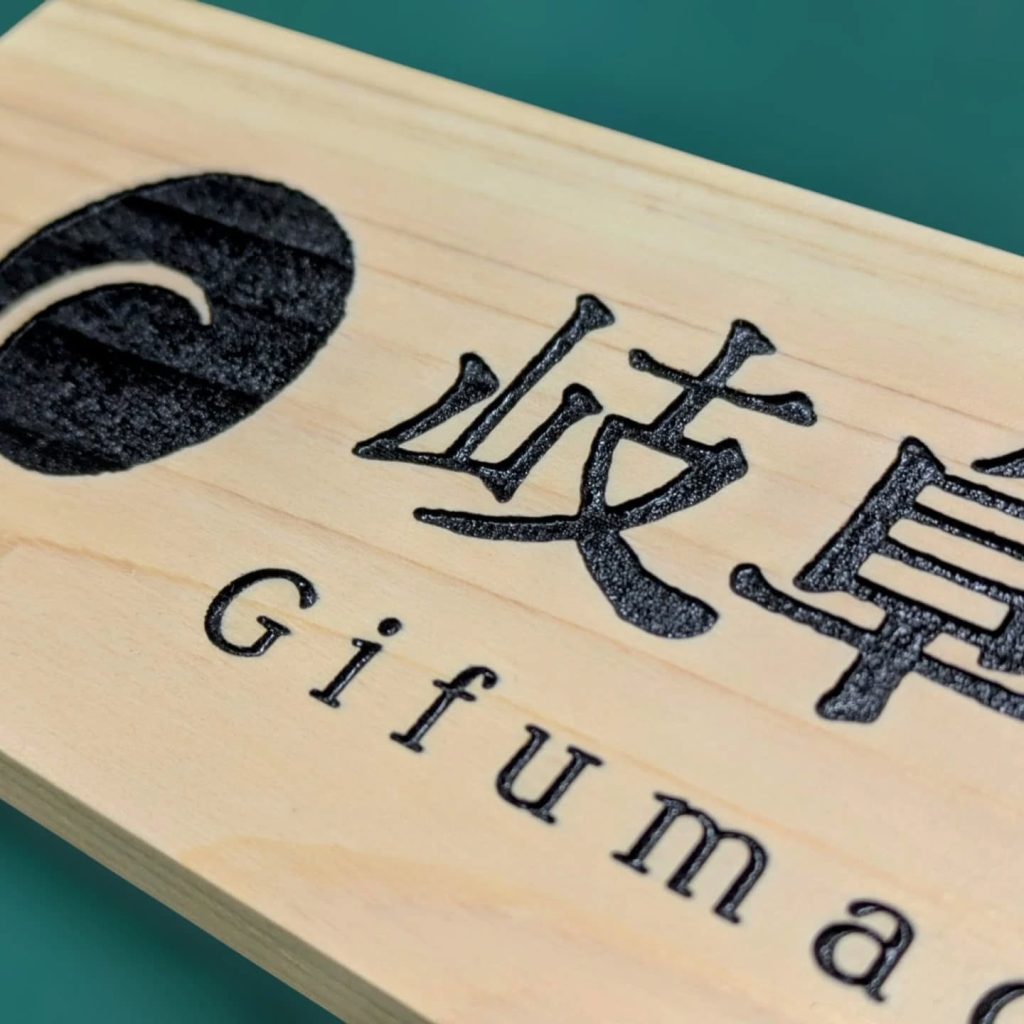

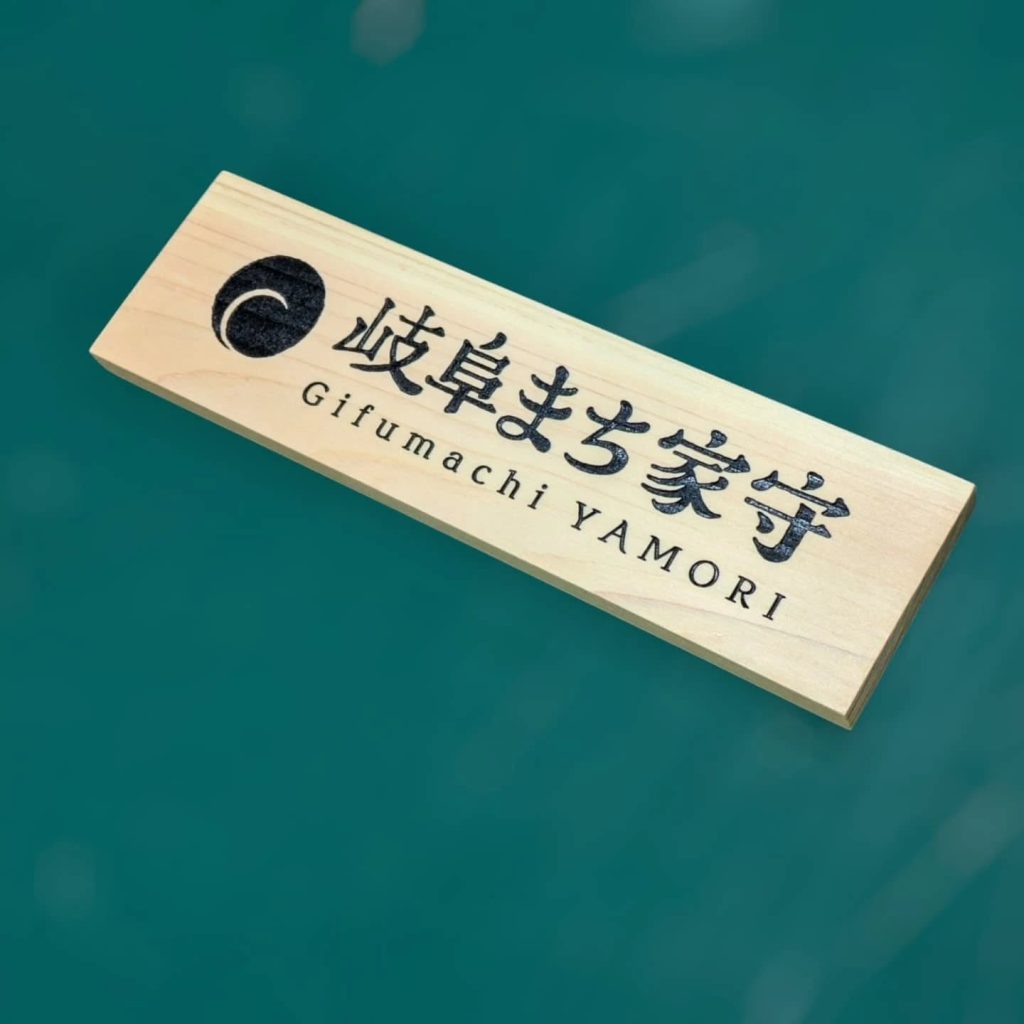

ヒノキのレーザー彫刻プレート

出来上がりはこんな感じになります。
彫刻後には透明のステインを塗って仕上げております。
いい感じに出来上がりました。
福岡市内の紙の印刷屋さんも喜んでおられました。

もう一つお客様に協力してもらってプレート製作しました。
奈良県の建築デザインしているお客様です。

ボタンの形をしたプレート

ボタンの形をしたプレートですが、
この形はこちらでは製作出来ないのでお客様に加工を手配してもらって、
こちらでレーザー彫刻を行いました。
写真は彫刻後の焼き目を付けをしているところです。
両面レーザー彫刻を行いました。

レーザー彫刻と焼き目付け

こちらでの作業は彫刻と焼き目付けで、仕上げはお客様が行います。
仕上げについて詳しく聞いていないですが、オイルフィニッシュとフレートの取り付けだと思います。

お客様と協力することで自分だけでは出来ないことやコストを減らすことが可能になります。
苦手なことは頼っております。お互いに得意分野で力を発揮できればいいものができると思います。
